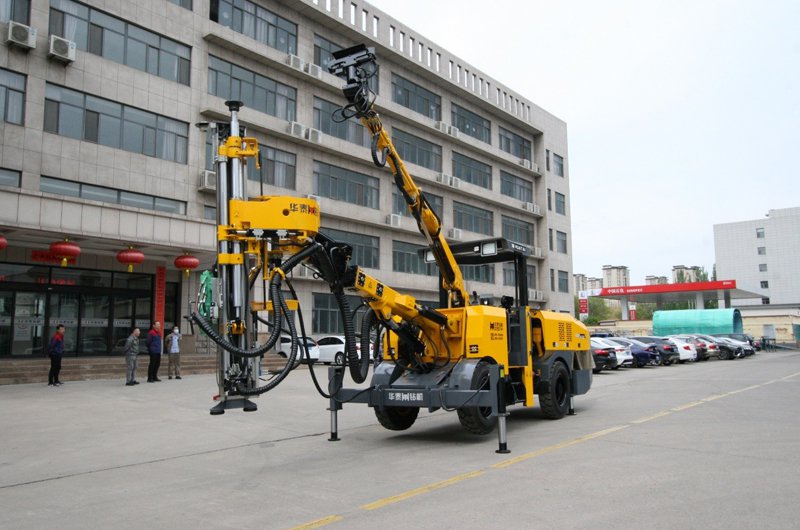

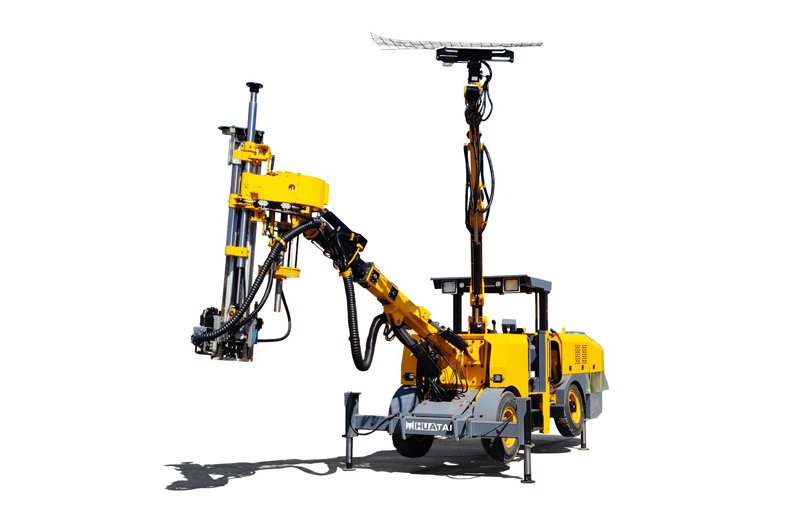

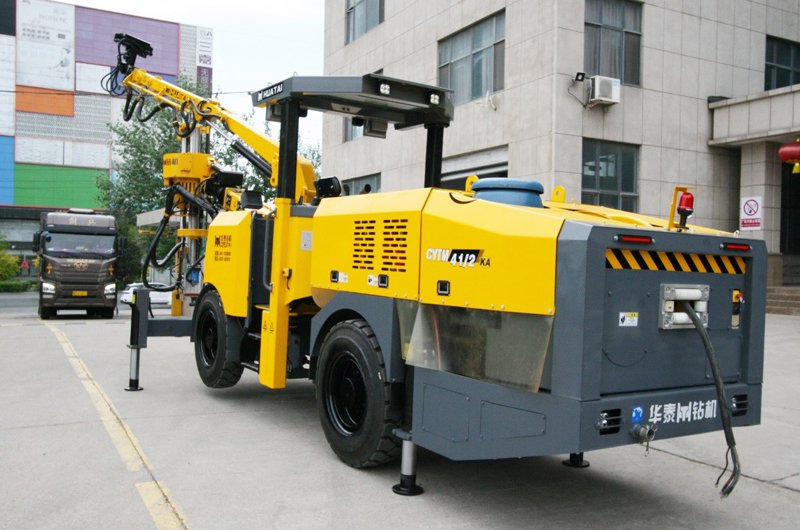

Гидравлическая анкерная буровая установка с двумя стрелами CYTM41/2
Гидравлическая анкерная буровая установка серии CYTM41/2 изготовлена с двумя стрелами, что делает ее пригодной для бурения с большой площадью поперечного сечения. Установка имеет два типа привода: одинарный и двойной, что обеспечивает более широкий диапазон вариантов эффективности и мощности. Оснащенная гидравлической системой бурения, подземная туннельная техника чрезвычайно надежна и долговечна. Компания Huatai - ваш самый оптимальный и надежный поставщик буровых установок!
- Перфоратор: доступен с RC1200 или HC25
- Функция защиты от помех
- Стрела: универсальная телескопическая стрела
- Странник
- Ходовая часть: полный привод, трехступенчатый дизельный двигатель Cummins

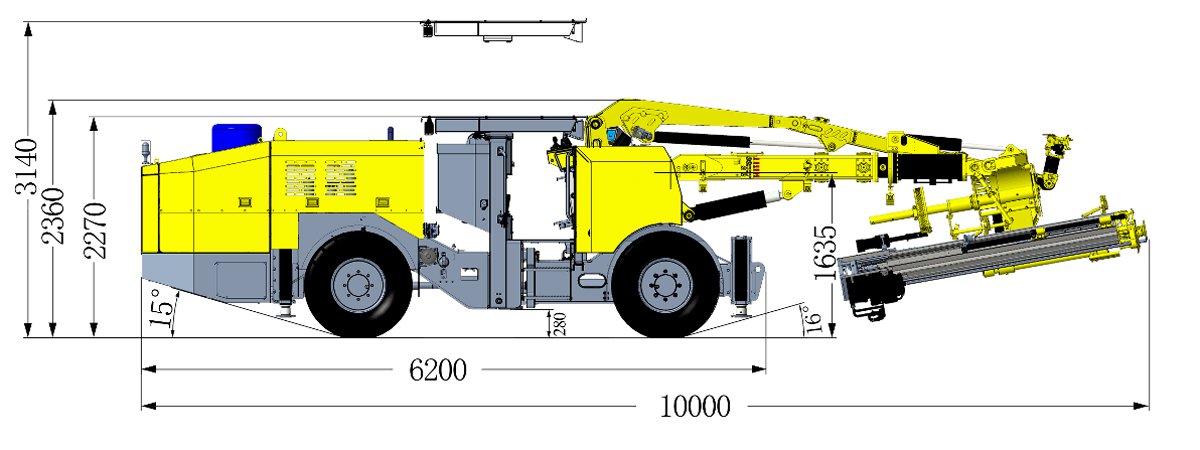

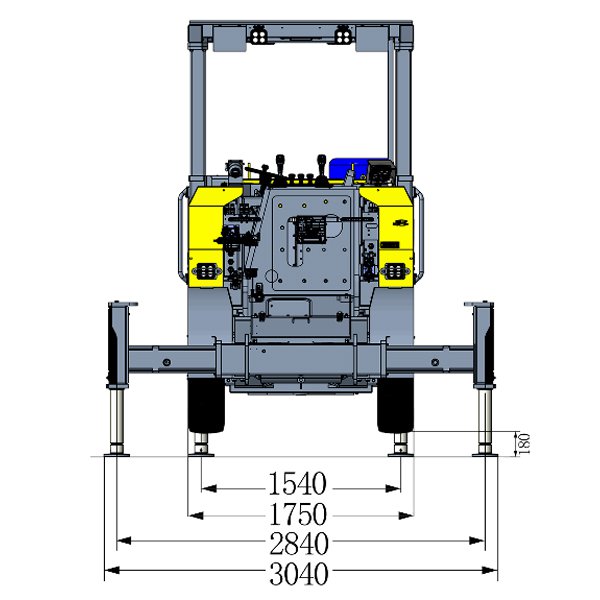

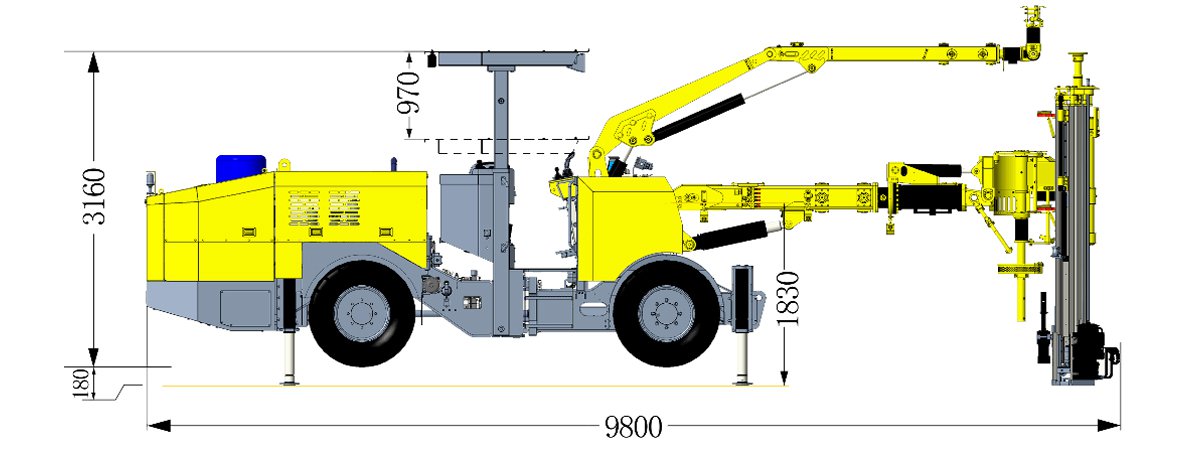

| Ширина | 1750 мм |
| Высота (крыша оператора опущена) | 2270 мм |
| Высота (крыша оператора поднята) | 3140 мм |
| Общая длина | 10000 мм |
| Дорожный просвет | 280 мм |
| Масса | 15000±500 кг |
| Скальный бур | RC1200 | НС25 |
| Сила удара | 14кВт | 8кВт |
| Ударное давление | 180 бар (макс.) | 150 бар (макс.) |
| Частота ударов | 100 Гц | 65 Гц |
| Поворотный блок | независимый поворот | |
| Скорость поворота | 430 об/мин | 300 об/мин |
| Поворотный момент | 390 Н=м | 401 Н=м |
| Тип стержня | Б28 | Б25 |
| Диаметр отверстия | ⌀32- ⌀43 | ⌀32- ⌀43 |
| Длина | 572мм | 708мм |
| Ширина | 326мм | 200мм |
| Высота | 180мм | 192мм |
| Масса | 126 кг | 72 кг |
| Тип хвостовика | Р32 | Р32 |
| Тип | RC1200 | НС25 |
| Общая длина мм | 3070 | 3200 |
| Длина стержня мм | 2475 | 2475 |
| Разрезной болт мм | 2000 | 2000 |
| Залитый смолой болт мм | 2200 | 2200 |
| Глубина отверстия мм | 2280 | 2280 |
| Вес (кг) | 500 | 450 |
| Сила подачи кН | 10 | |
| Рабочее давление Па | ≤10Mpa | |
- Тип болта: разрезной болт/залитый смолой болт
- Кол-во болтов: 10 (размер≤150 мм)
- Длина болта: 1500~2500мм

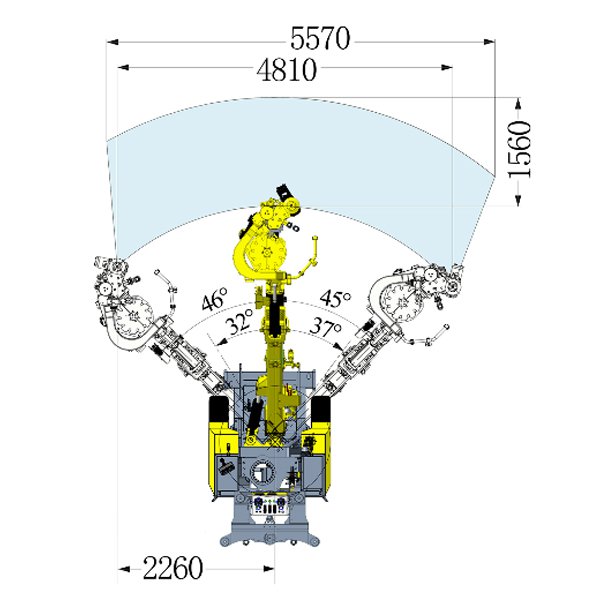

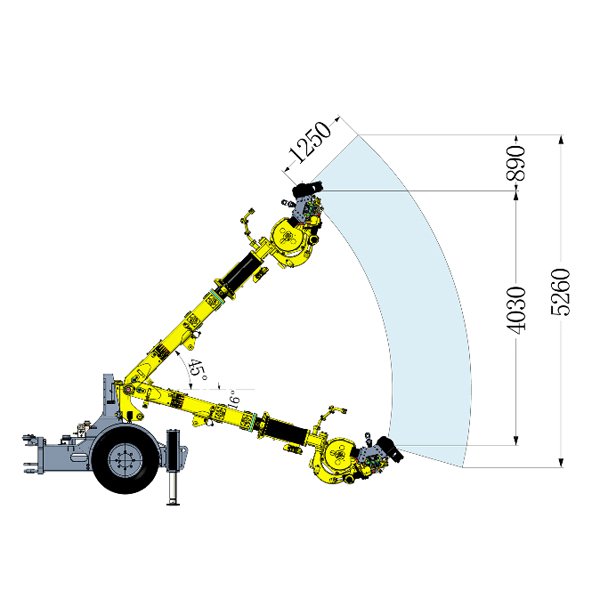

- Угол наклона/подъема: +45°/-16°
- Угол поворота: 46° (слева), 45° (справа)
- Выдвижная длина: 1250 мм
- Расширение подачи: 480 мм
- Угол опрокидывания дрифтера: ±180°
- Угол наклона/подъема дрифтера: +80°/-25°
- Вес: 1200 кг
- Воздушный компрессор
- Производительность (8 бар): 0,7 м³/мин.
- Объем воздушного резервуара: 60 л
- Мониторинг давления воздуха
- Водяной насос: CDL2-15
- Максимум. расход (12 бар): 2 м³/ч
- Мин. давление воды на входе: 2 бар
- Мониторинг давления воды
| Установленная мощность | 64кВт |
| Мощность главного двигателя | 55кВт |
| Напряжение | 380 В (по индивидуальному заказу) |
| Частота | 50 Гц |
| Диаметр кабельного барабана | 1080мм |
| Тепловая защита двигателя от перегрузки | |
| Таймер воздействия | |
| Шкаф распределения питания с цифровым напряжением и амперметром | |
| Индикатор чередования фаз | |
| Батарея | |
- Рабочий объем насоса (ударный/поворотный): 100 куб.см/32 куб.см
- Максимум. Емкость масляного бака: 200 л
- Эффективность фильтра: 10 мкм
- Датчик уровня гидравлического масла
- Ручной топливный насос
- Датчик температуры масла
- Кулер
- Трехступенчатый дизельный двигатель Cummins
- Мощность (2400 об/мин): 74 кВт
- Крутящий момент (1600 об/мин): 330 Нм

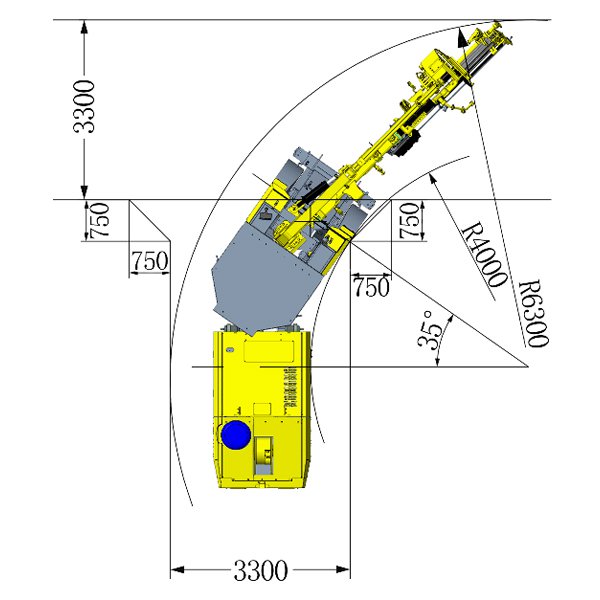

- Угол поворота: ±35°
- Крутящий момент (1600 об/мин): 330 Нм
- Угол поворота: ±35°
- Крутящий момент (1600 об/мин): 330 Нм
- Угол поворота: ±35°
- Передний рабочий свет: 4x40 Вт
- Задний рабочий свет: 4x40 Вт
- Размер шин: 10.00-20
- Преодолеваемый уклон: 16°
- Передняя опора: 2
- Задняя опора: 2
- Полноприводный автомобиль
- Гидравлическая система рулевого управления
- Рабочий тормоз, стояночный тормоз
- Пожаротушение
- Сигнальные огни фар
| Тип | Сечение мм2 | Диаметр мм | Длина м | ||
| МС-0,38/0,66 | 3х35+1х10 | 40 | 70 | ||
