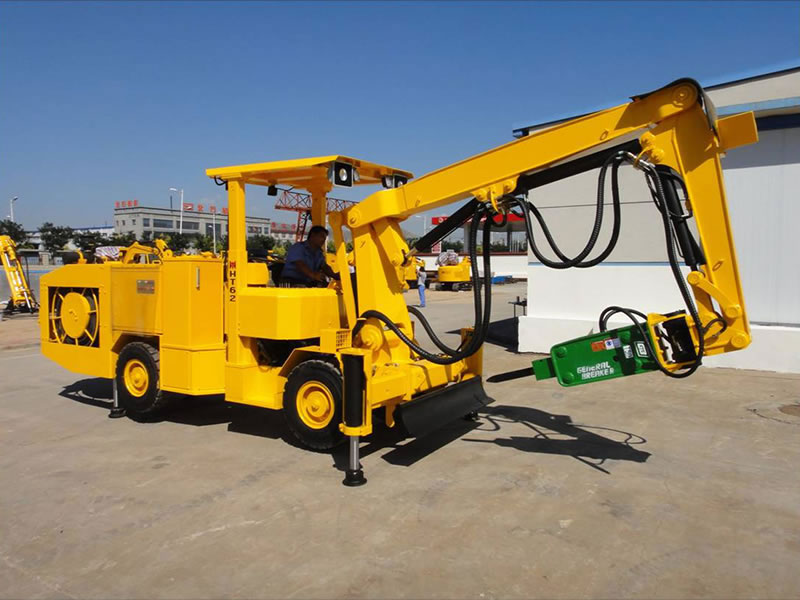

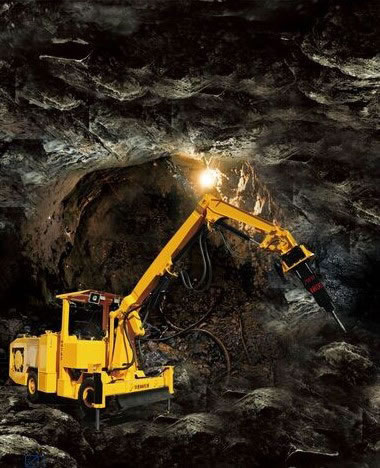

Гидравлическая установка для оборки кровли HT62

Оборочная установка, кровлеоборочная машина, подземная машина для оборки кровли

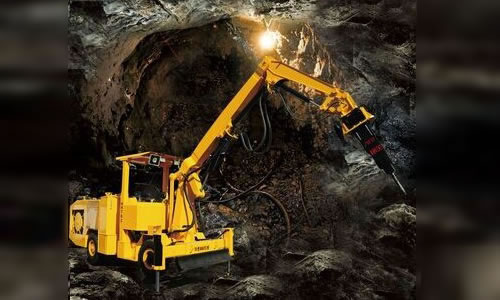

Оборка кровли – важный этап в разработке горного месторождения. Идеальная оборочная машина обладает высоким уровень безопасности, производительности, экономичности и прочими достоинствами. Предлагаемая вашему вниманию гидравлическая установка для оборки кровли – как раз такая идеальная машина. Она оборудована высокопроизводительными гидроцилиндрами, гидравлическим зачистным молотком и механическим устройством параллельного перемещения. Манёвренность и стабильность работы делают эту машину идеальным средством для работы в металлических рудниках, тоннелях и множестве других подземных выработок. Эту кровлеоборочную машину ценят за компактность конструкции, подвижность, отличные радиус поворота и преодолеваемый уклон.

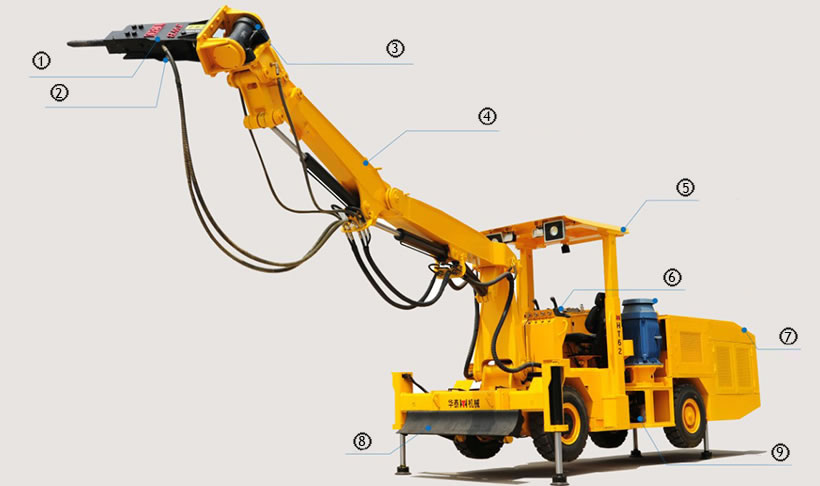

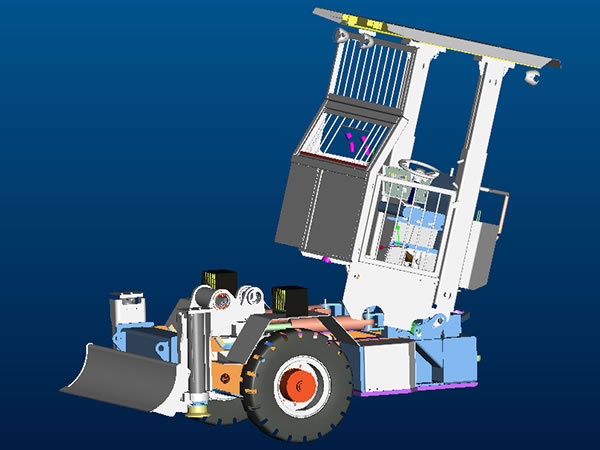

1.Гидравлический зачистной молоток
2.Система пылеудаления
3.Вращательный цилиндр, угол вращения ±90°
4.Вытяжная стрела, макс. высота 8,500 мм
5.Регулируемая крыша, макс.подъем 700 мм
6.Дизель-электрическая силовая установка
7.Дизельный двигатель
8.Отвальный щит
9.Гидравлический насос

Основные компоненты Подземная машина для оборки кровли

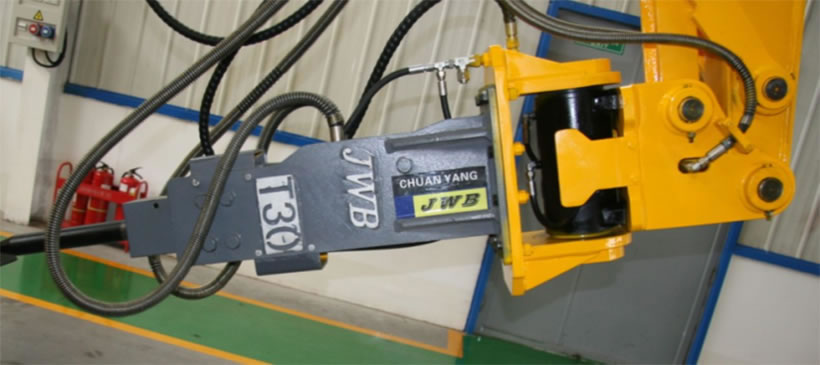

1. Импортный гидравлический зачистной молоток южнокорейского производства выделяется надежностью и удобством обслуживания. Клапан управления позволяет регулировать частоту и силу удара в соответствии с твердостью свойствами породы и устойчивостью угольного слоя.

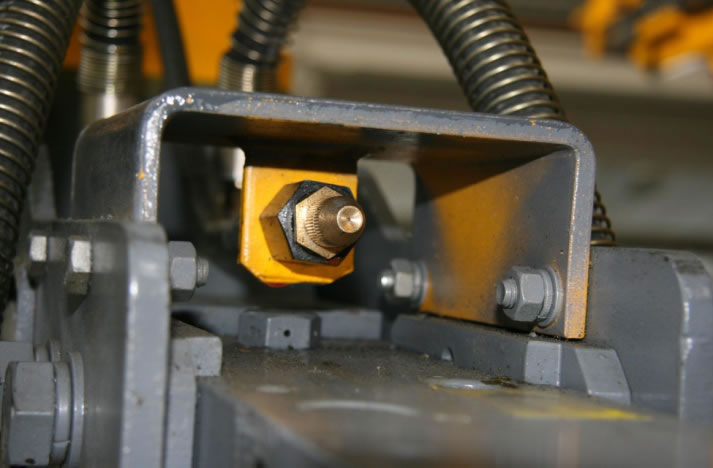

2. Гидравлическая система включает датчики нагрузки и различные импортные компоненты, обеспечивающие стабильность и производительность работ. Вместе с ними действуют десятки защитных приспособлений: реле температуры, уровня жидкости и т.п.

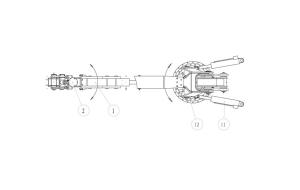

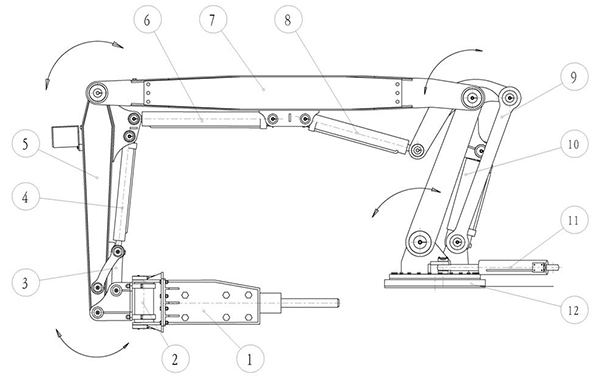

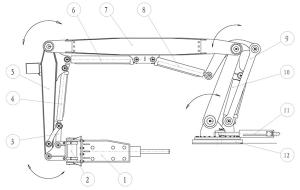

3. Во избежание искажений под действием смещения и вибрации, оборочные стрелы установки выполнены очень прочными и жесткими. Все стрелы снабжены защитными клапанами от перегрузки, повышающими безопасность работы. Патентованная складная оборочная стрела с механическим устройством параллельного перемещения значительно расширяет рабочую зону, способствуя удобству работы и скорости позиционирования. Импортные гидравлический зачистной молоток и вращательный цилиндр, оборудованы управляющими клапанами и средствами балансировки, улучшающими стабильность движения.

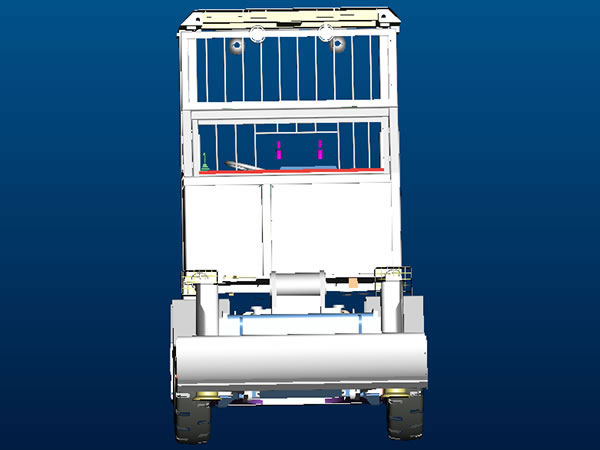

4. На кабине оператора установлена высокопрочная защитная крыша для защиты от повреждений и несчастных случаев. На максимальной высоте подъема, обеспечивается хороший обзор. При минимальном подъеме кабины общая высота установки составляет всего 2 100 мм, что очень удобно при перемещении в тесных выработках.

5. Установка оборудована эффективной системой пылеудаления.

Основные достоинства компонентов

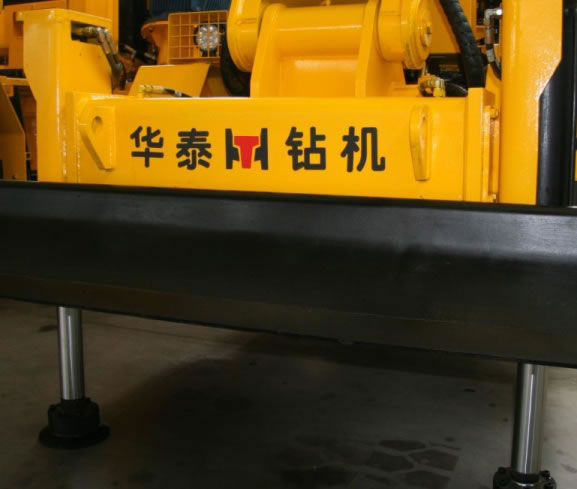

Аутригеры

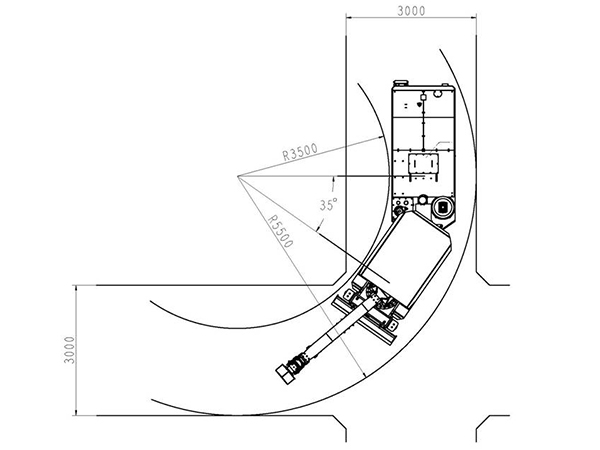

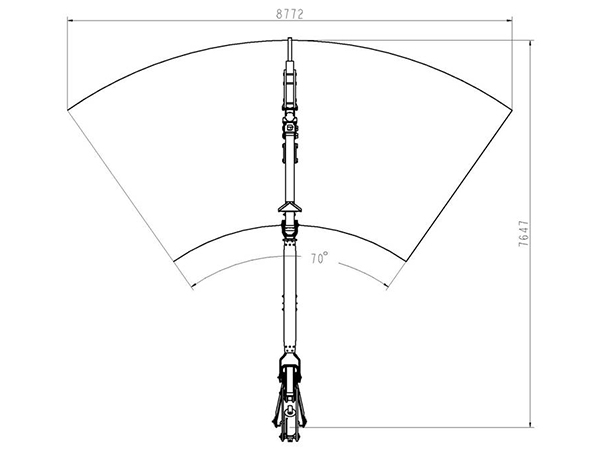

Углы и радиусы поворотов

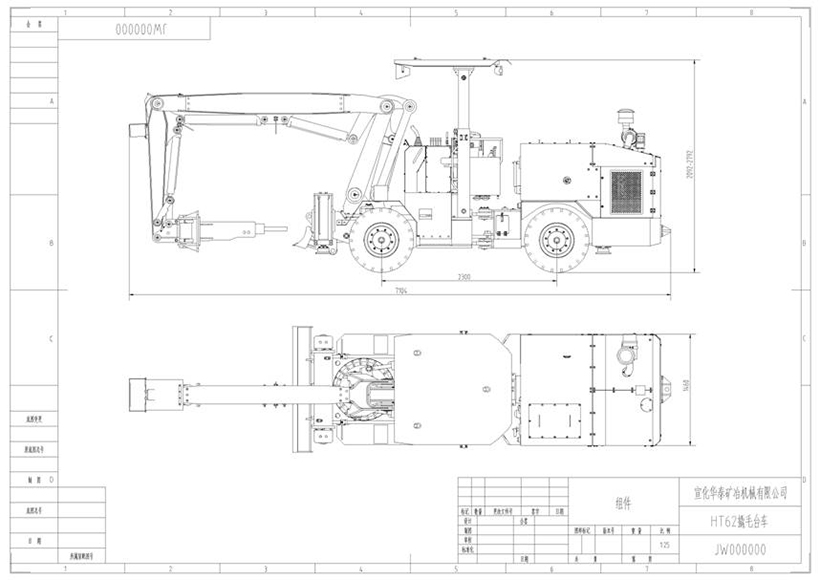

Основные рабочие параметры

Габаритные размеры, траление mm 8730×1650×2000(±50)
Габаритные размеры, рабочий mm 12500×2150×2550(±50)
Радиус поворота (внутренний) mm 3810±50
Радиус поворота (наружный) mm 5700±50
Колесная база mm 3200
Педаль mm 1358
Мин. дорожный просвет mm ≥280
Кадровое колебание
±8°
Максимум. рулевое управление
±38°
Максимум. Удлиняющая длина
7500±50
Максимум. Высота шкалы
8100±50
Качающийся гидравлический молоток
up 85°,down 78°,R&L each 90°
Размах стрелы
±30°
Стабилизация, работа
Гидравлические домкраты
Преодолеваемый уклон ° 20°
Номинальная мощность kw 74/@2200
Крутящий момент на выходе Nm 330/@1600
Вес Kg 9500±200

Преимущества оборочной установки
1. Система гидравлического привода включает один насос, четыре мотора, два главных управляющих клапана и коробку передач. Каждый управляющий клапан управляет двумя колесами, вместе они обеспечивают привод на 4 колеса. Внутренний радиус поворота 3 500 мм, внешний радиус поворота 5 500 мм.

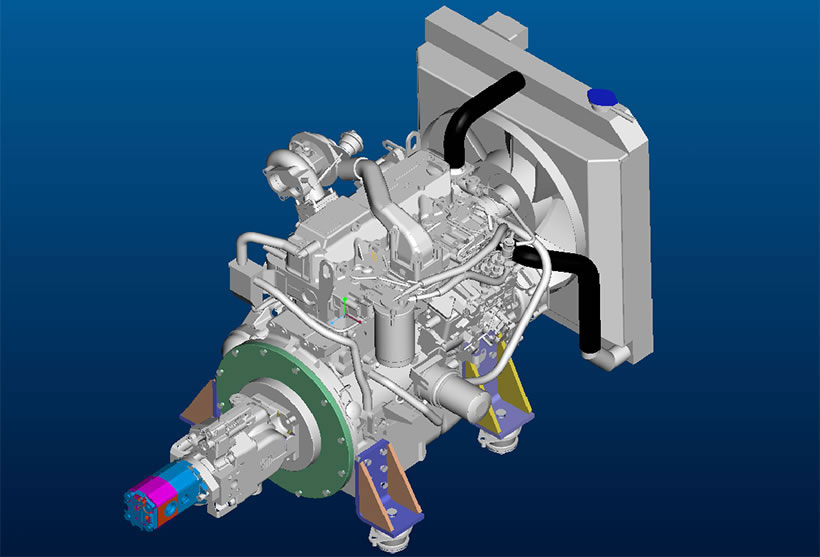

2. В данной оборочной машине установлен дизельный двигатель, соответствующий стандартам EPA, развивающий высокую скорость, надежный и мощный.

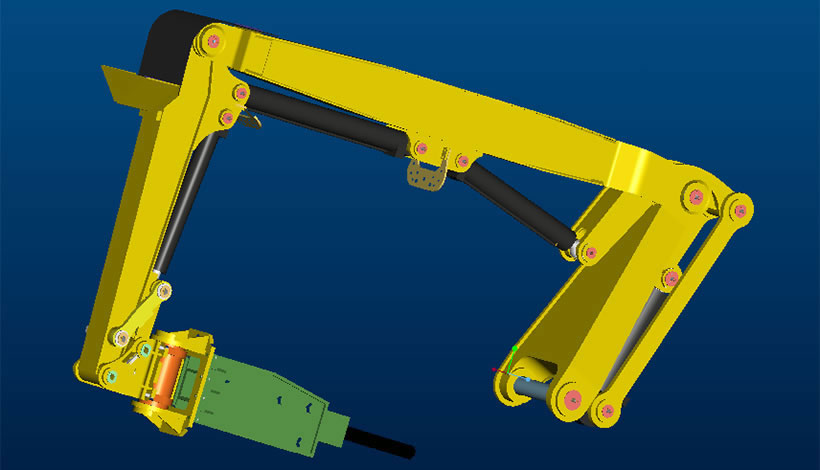

3. Патентованная складная оборочная стрела с механическим устройством параллельного перемещения значительно расширяет рабочую зону, способствуя удобству работы и скорости позиционирования.
4. В состав гидравлической системы входят совершенные датчики нагрузки и импортные гидравлические элементы.
5. Вспомогательные компоненты включают складные аутригеры и регулируемую крышу.
