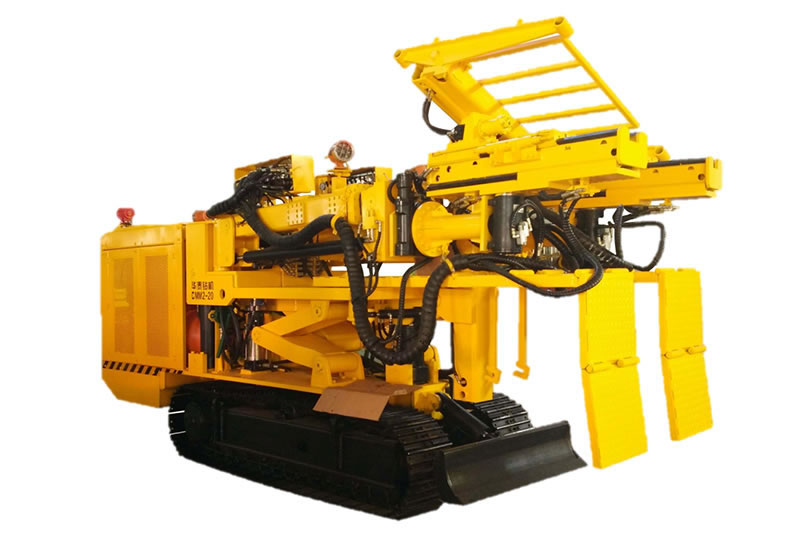

Гидравлическая установка для постановки анкерной крепи в угольных шахтах CMM2-33

Машина для возведения крепи, Буровые установки и перфораторы

Эта гидравлическая установка для постановки анкерной крепи в угольных шахтах применяется вместе с другим буровым оборудованием для укрепления туннелей и добывающих выработок. Она значительно усовершенствована по сравнению с оборудованием, применяемым сегодня для аналогичных задач. Данная машина для постановки анкерной крепи может работать с породой и угольными пластами твердостью f3-8 при уклонах ±14°. Установка позволяет достигать ширина укрепления 3.5-5.5 м и высоты of 3.5-4.5 м.

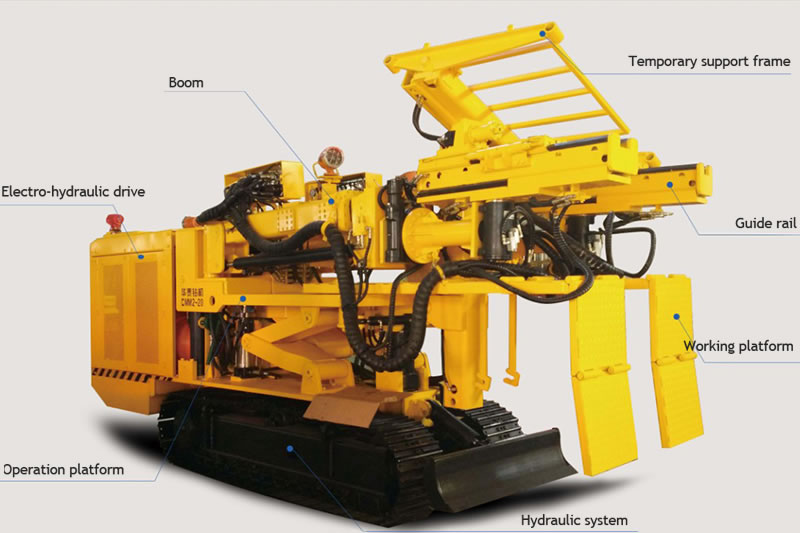

Основные узлы установки для возведения крепи

Стрела

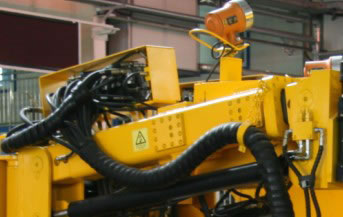

Электрогидравлический привод

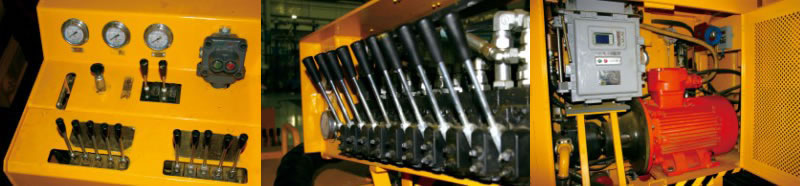

Платформа управления
Временная опора
Направляющая
Рабочая платформа
Гидравлическая система

Используется поворотное устройство HYG-220/360S.

Направляющая: поворот  ±90° по горизонтали и ±180°  по вертикали.

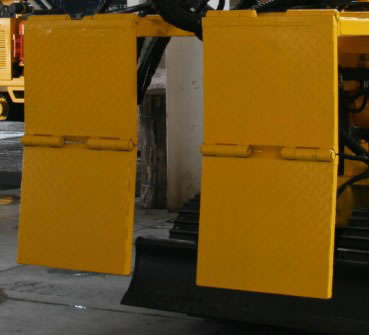

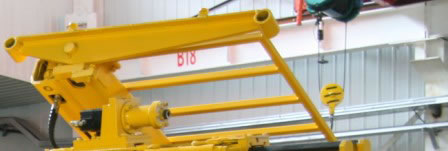

Временная опора обеспечивает защиту оператора.

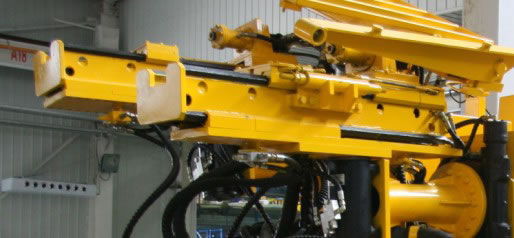

Буровая стрела: угол подъема 42°, угол поворота of 45° и рабочая высота 4.5-5.5 м.

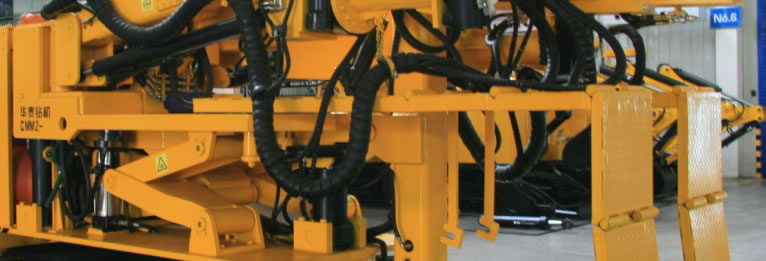

Рабочая платформа разворачивается на 90°, позволяет избежать «мертвых» углов обзора.

Для удобства работы в различных условиях, платформа управления поднимается и опускается на 1 м.

Гидравлическая система развивает высокую мощность. Отвал может использоваться для установления уровня.

Эскизный чертеж

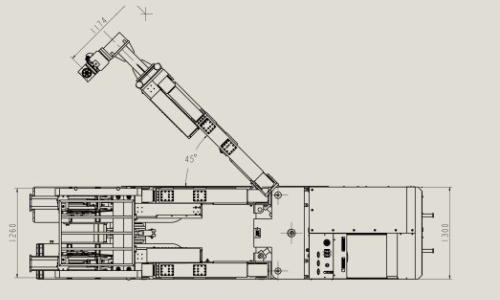

  • Вид сверху

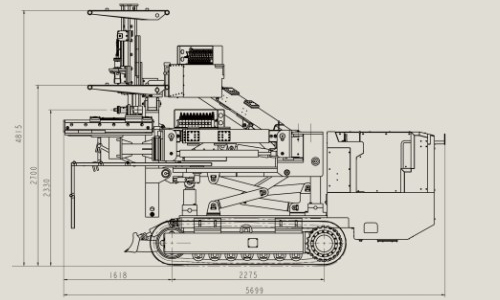

  • Вид сбоку

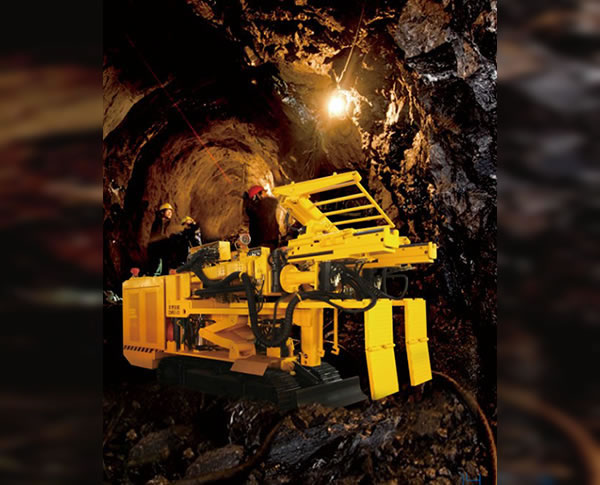

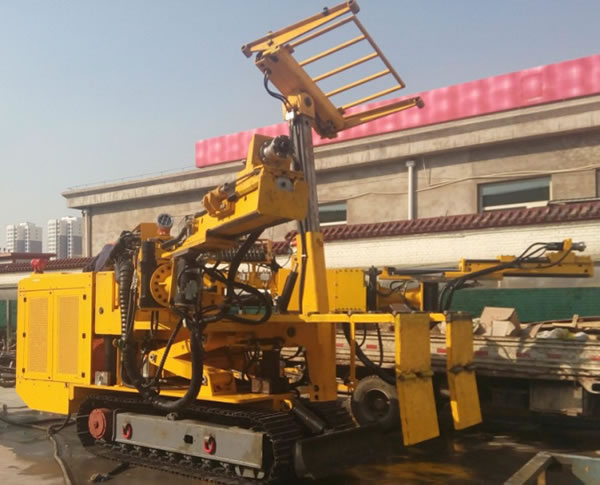

Применение гидравлической установки для постановки анкерной крепи

Технические характеристики
1. Данная установка обладает компактной и продуманной конструкцией с высокой жесткостью. Гидравлическая система управления значительно облегчает работу и обслуживание в условиях подземных выработок.

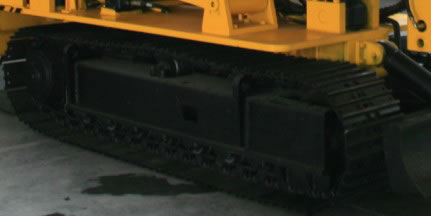

2. Гидравлический ходовой двигатель обеспечивает плавный и быстрый ход. Натяжение гусениц также регулируется гидроцилиндром.
3. Компактность конструкции также хорошо сказывается на проходимости установки в условиях тесных выработок.
4. Передняя временная опора обеспечивает безопасность оператора при работе.
5. В целом установка характеризуется производительностью, простотой и безопасностью работы, удобством обслуживания.

Технические параметры

Номер стрелы
2
Поперечное сечение 33
Зона покрытия mm 5600×6000(±20)
Габаритные размеры mm 5700×1300×2700(±20)
Мин. радиус поворота mm 2500
Стабилизация, работа
Временная стабилизация
Диаметр отверстия mm φ27
Глубина отверстия mm 0-18000
Буровая шанга mm B19
Ход подачи mm 1650
Усилие подачи kN 10
Скорость подачи mm/min 15000
Общая установленная мощность kw 55
Скорость трамбовки m/min 24
Вес kg 14000
