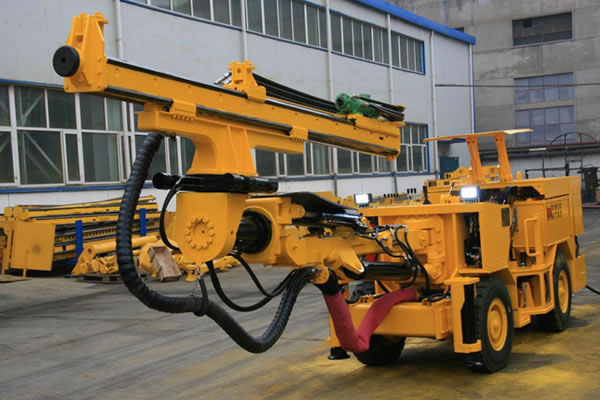

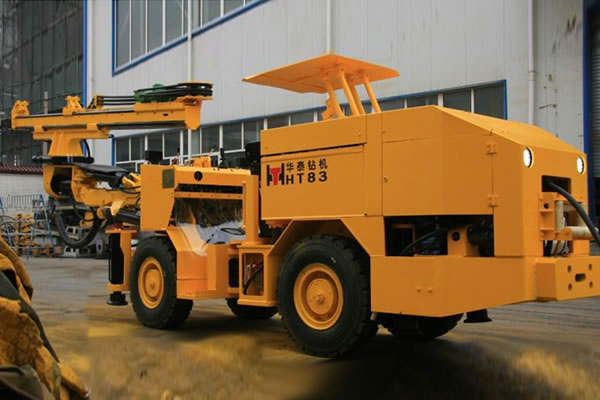

Гидравлическая проходческая буровая установка HT83

Буровая каретка, проходческое оборудование, гидравлическая буровая каретка

Коленсная проходческая буровая установки HT83 снабжена продвинутой гидравлической буровой системой, с функцией предотвращения заклинивания, высокой скоростью бурения и выдающейся работоспособностью. Данная модель гидравлической буровой каретки характеризуется компактной конструкцией и превосходной подвижностью, что обеспечивает удобство бурения в самых различных условиях.

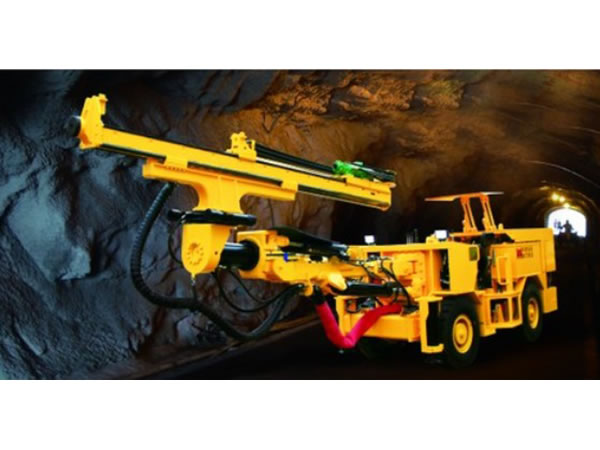

Такое проходческое оборудование, как эта установка, повсеместно применяется на металлических рудниках и в подобных местах, особенно при необходимости проходки узких туннелей. Согласно отзывам клиентов, эта колесная гидравлическая буровая установки демонстрирует отличную работу с гидравлическим перфоратором и, как следствие - высокую скорость и эффективность буровых работ.

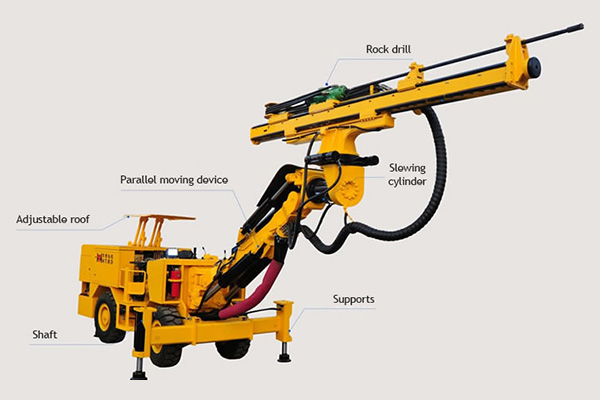

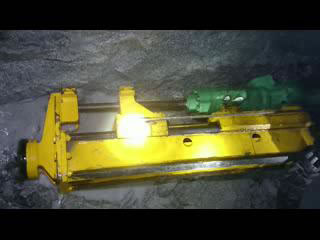

Перфоратор
Поворотный цилиндр
Устройство параллельного смещения
Регулируемая крыша
Вал
Аутригеры

Конфигурация буровой каретки

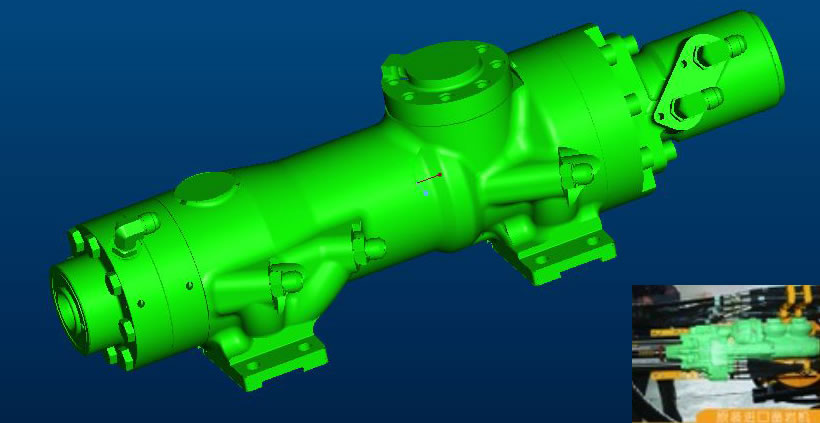

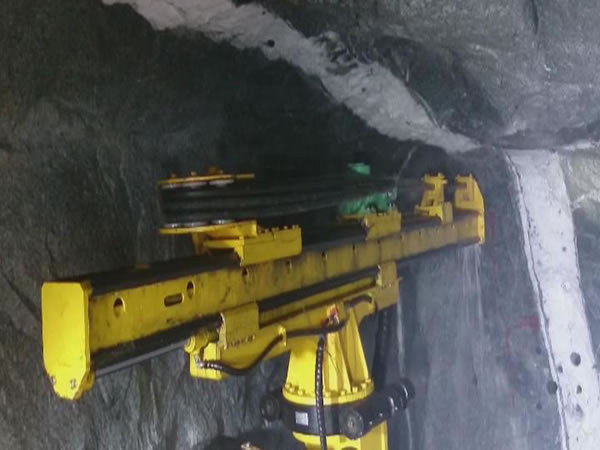

При проходке туннелей высокопроизводительный перфоратор демонстрирует отличную работу в связке с колесной гидравлической буровой установкой. Данный перфоратор соответствует всем требованиям к мощному подземному оборудованию.

.

Гидравлическая система управления обеспечивает стабильный привод всех узлов проходческой установки.

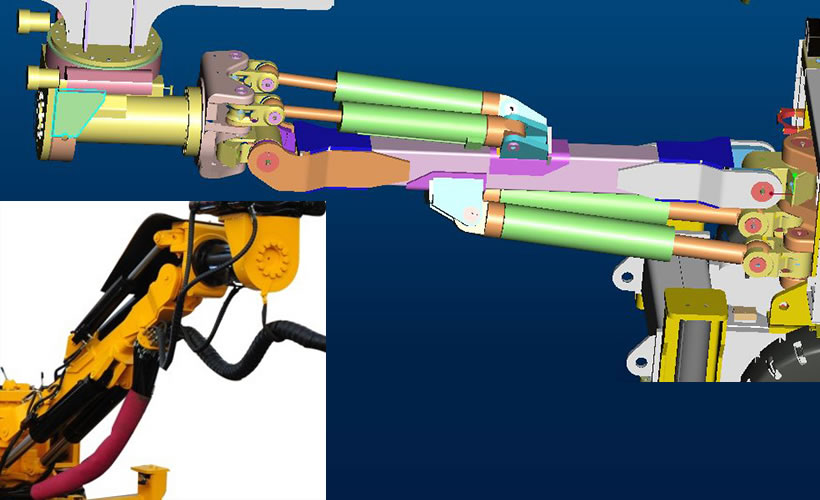

Благодаря работе устройства параллельного смещения и поворотного цилиндра реализуется быстрое и точное позиционирование стрелы.

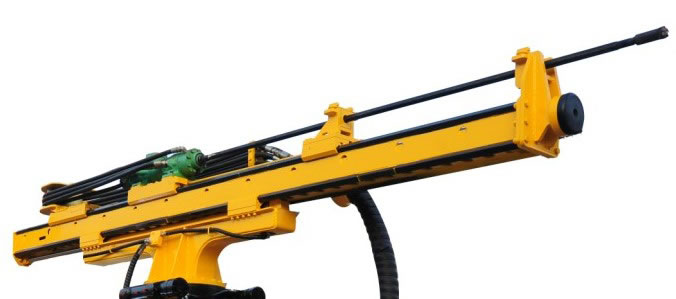

Податчик из холоднотянутой нержавеющей стали, с двойным «дном», обеспечивает высокую прочность и надежную работу инструмента.

Из соображений безопасности, буровая каретка оборудована защитной крышей и прочным жестким корпусом, эти меры делают работу оператора удобной и безопасной.

Помимо перечисленного, буровая установка включает такие функциональные подсистемы, как воздушный компрессор, водяной насос, электрическая система, двигатель и ряд прочих компонентов.

Основные преимущества гидравлической буровой установки
1. Стабильность и надежность работы шахтной бурильной установки обеспечивается применением высококачественных компонентов, таких как многопроходной клапанный блок, гидравлический насос, золотники различных клапанов и многое другое.
2. Продвинутая защитная автоматика: отключает перфоратор при падении сопротивления на забое, предотвращает заклинивание штанги. Этим же целям служит функция регулировка давления в зависимости от твердости породы.
3. Модульная конструкция упрощает монтаж и обслуживание установки.


  • Поворотный цилиндр
  • Поворотный цилиндр

Гидравлическая система

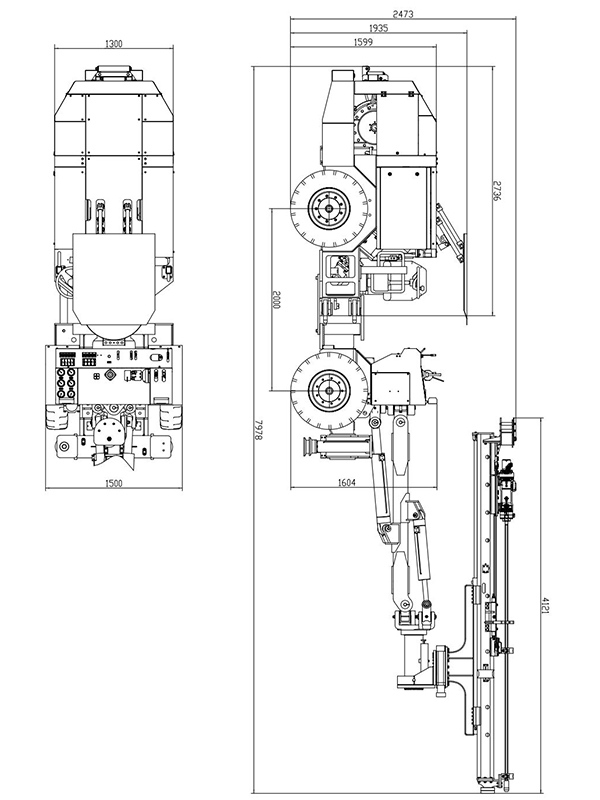

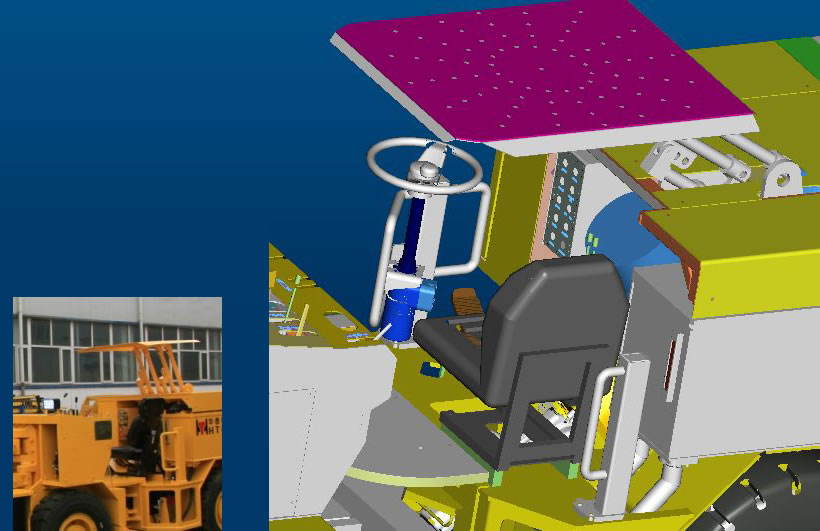

Конструктивная схема

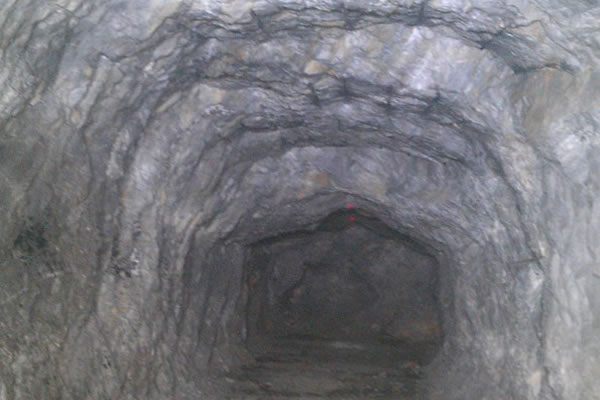

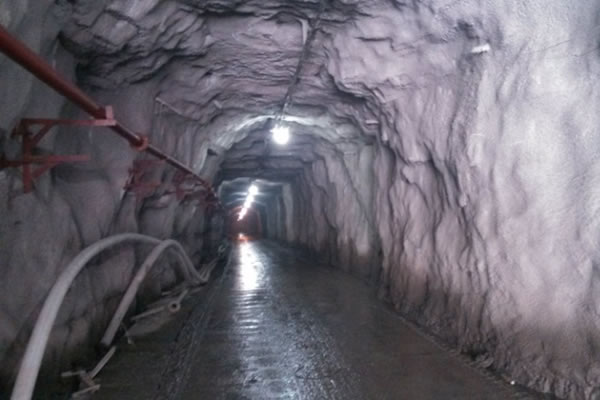

Тоннели

Технические параметры шахтной бурильной установки

Поперечное сечение mm 2200×2200~3000×3000
Номинальное напряжение
380v
Мощность основного электродвигателя kw 37
Глубина отверстия mm 2600
Диаметр отверстия mm φ43-φ76
Длина буровой штанги mm 2975
Подъем стрелы
+50° -30°
Размах стрелы
±35°
Длина подачи mm 4030
Коррекция подачи mm 1500
Подача бумаги
±180°
Дорожный просвет mm 275
Способность преодоления наклонов
14°
Скорость трамбовки km/h 4.6
Радиус поворота mm Внутри 2500, Внешне 5500
Габаритные размеры mm 8500×1500×1800
