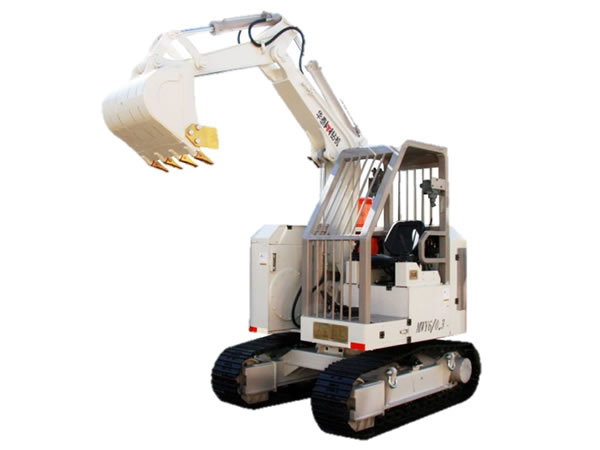

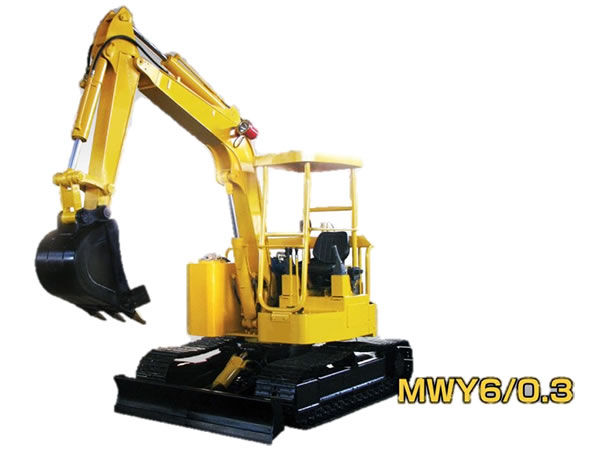

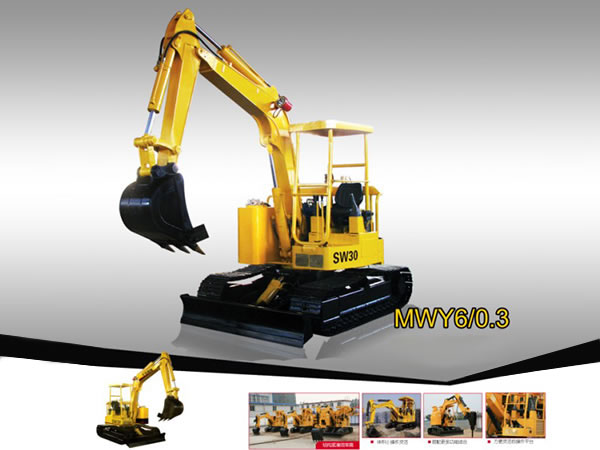

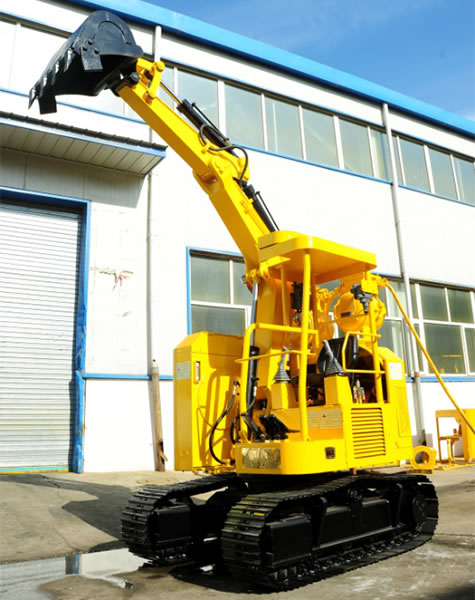

Компактный гусеничный экскаватор MWY6/0.3

Мини-экскаватор, Компактный экскаватор

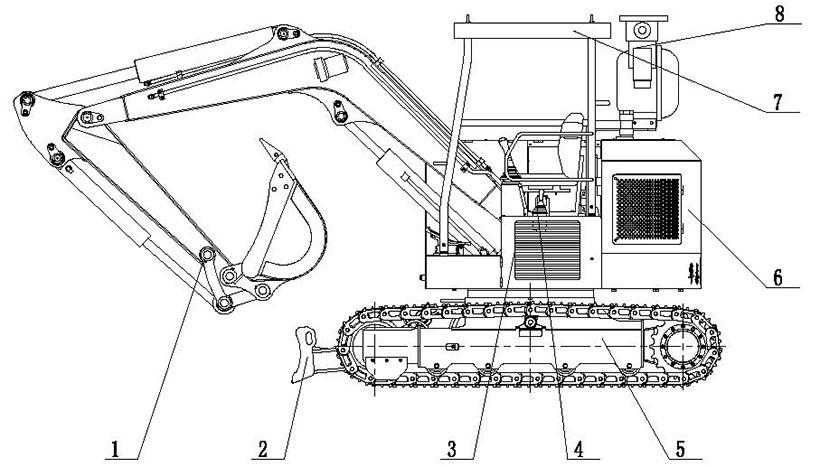

Конструктивная схема

1. Ковш
2. Отвал (MWY6/0.3)
3. Поворотная платформа
4. Гидравлическая система

5. Ходовая часть
6. Кожух двигателя
7. Крыша
8. Электрическая система

Компактный гусеничный экскаватор – это уменьшенная версия больших экскаваторов, которые вы можете встретить на строительных площадках.

Мини-экскаватор предназначен для подземных работ и разведки полезных ископаемых. Это оборудование, несмотря на малый размер, обладает мощной и низкошумной электро-гидравлической системой. Экскаватор может работать вместе с буровыми стволопроходочными установками, повышая скорость проходки и сокращая время проведения работ. Подобные машины часто можно встретить при сооружении вертикальных, наклонных шахт (с наклоном менее 14°) и горизонтальных выработок, они заняты на сборе породы, удалении отходов, и прокапывании замерзшей почвы.

Конфигурация мини-экскаватора

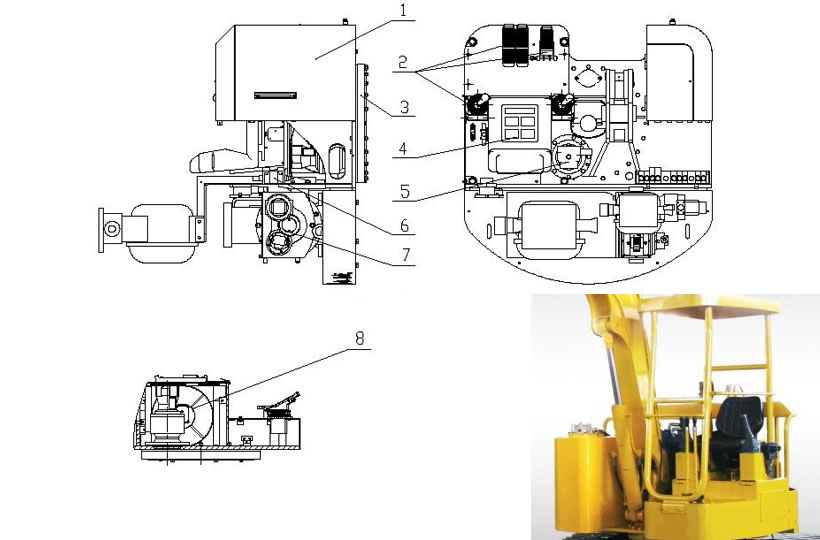

Поворотная платформа
В поворотной платформе компактного гусеничного экскаватора, сварная конструкция обеспечивает высокую жесткость. Нижняя часть платформы соединена с шасси посредством поворотной опоры. В средней части расположены рабочие механизмы и поворотный редуктор, вместе с поворотной опорой составляющий поворотную систему. В правой части поворотной платформы установлены гидравлический бак и главный распределительный клапан. Слева находится кабина с удобным сиденьем, защитной крышей и управляющими клапанами.

1. Гидравлический цилиндр
2. Клапан управления
3. Поворотная опора
4. Сиденье

5. Поворотный редуктор
6 .Главный распределительный клапан
7. Гидронасос и электродвигатель
8.Охлаждающая установка

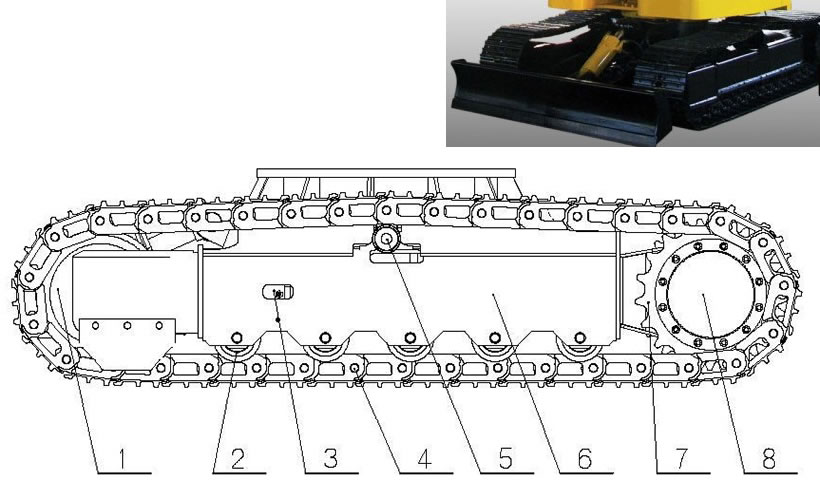

Ходовая часть
Ходовая часть экскаватора состоит из гусениц, шасси, приводов и натяжителей гусениц. Такое устройство дает экскаватору хорошие показатели точности поворота и преодолеваемого уклона, в сочетании с низким давлением на грунт и стабильным ходом. Каждая из гусениц приводится в движение независимо, обеспечивая свободный ход вперед, назад и разворот.

1. Колесо направляющее
2. Каток опорный
3.Натяжитель
4. Гусеница

5. Каток поддерживающий
6. Шасси
7. Ведущая звездочка
8. Ходовой редуктор

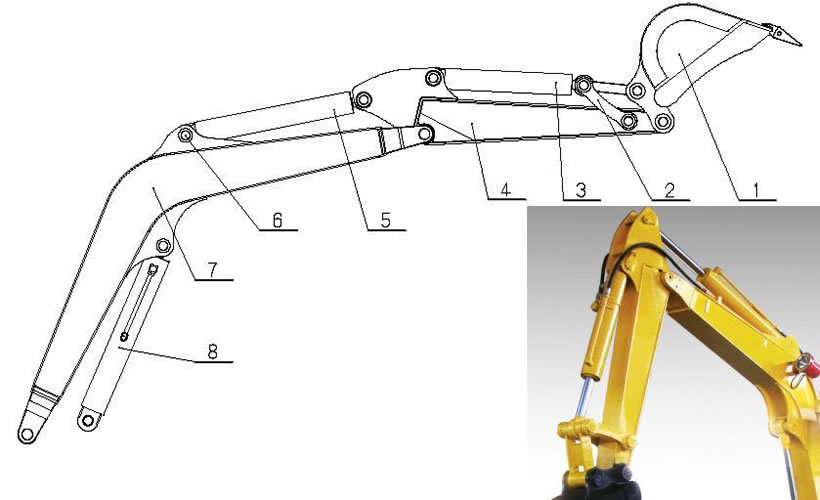

Стрела
Стрела предназначена для копания, подъема, выгрузки и других операций.

1. Ковш
2. Соединительная тяга
3. Цилиндр ковша
4. Рукоят

5. Цилиндр рукояти
6. Палец
7. Стрела
8. Цилиндр стрелы

Гидравлическая система
Основные компоненты гидросистемы – главный гидравлический насос, сдвоенный шестеренчатый насос, гидромотор, гидроцилиндры, главный распределительный клапан, клапаны управления, масляный фильтр, теплообменник и бак для гидравлического масла.

Силовая система
Взрывозащищенный электродвигатель выдает мощность в 37 кВт, распределяемую по всем механизмам экскаватора, обеспечивая исправную и эффективную работу.

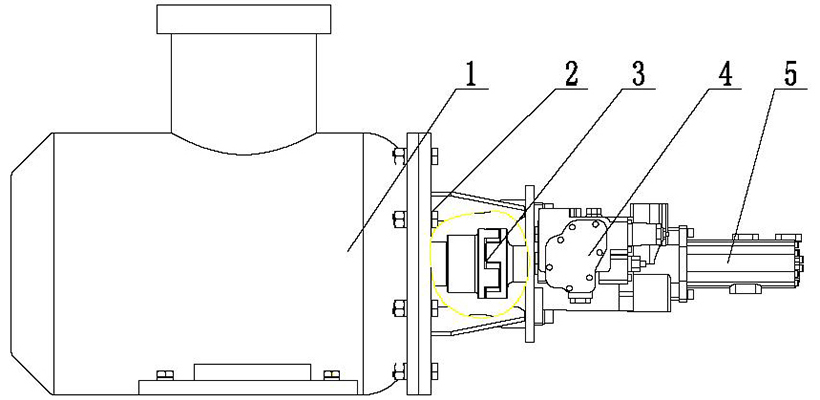

1. Электродвигатель
2. Переходный фланец
3. Сцепление

4. Главный насос
5. Вспомогательный насос

Электрическая система
Компактный гусеничный экскаватор оборудован вакуумным электромагнитным стартером, основной задачей которого является управление и защита основного двигателя. Также имеется интегрированная защитная система, предохраняющая цепи освещения и звукового сигала от короткого замыкания и утечек тока.

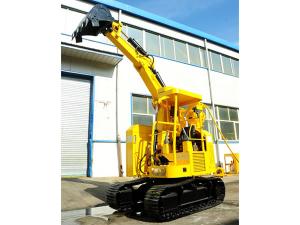

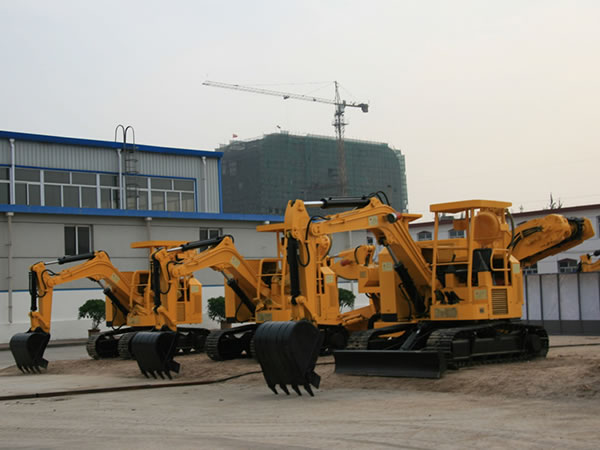

Экскаваторы на местах проведения работ

Технические параметры

Вместимость стандартного ковша 0.3
Максимум. Высота рытья mm ≥5000
Максимум. Высота выгрузки mm ≥3300
Максимум. Глубина рытья mm ≥2100
Максимум. Радиус рытья mm ≥4800
Максимум. Глубина копания по вертикали mm ≥2100
Максимум. Усилие рытья (ковша) kN ≥40
Скорость вращения r/min ≥10
Скорость передвижения km/h ≥1.6
Максимум. Тяга kN 50
Среднее давление на грунт kg/cm² 0.44
Номинальная мощность Kw 37
Способность преодоления наклонов
14°
Общий размер, длина mm 4600×2100×2400
Мин. Радиус поворота, передняя часть mm ≤1300
Радиус поворота, задняя часть mm 1100
Вес Kg 6300

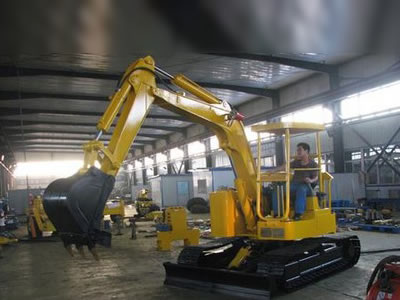

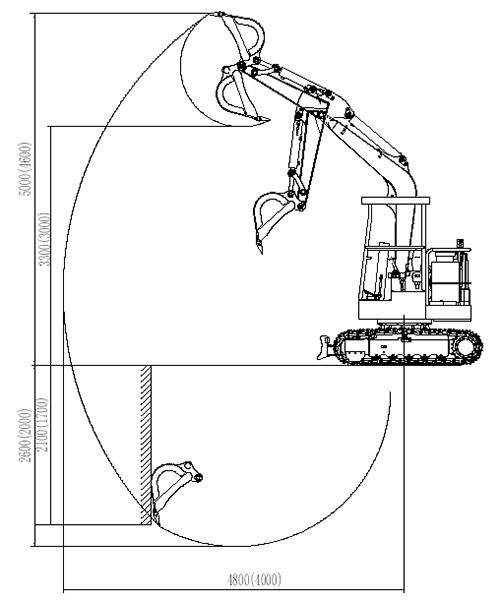

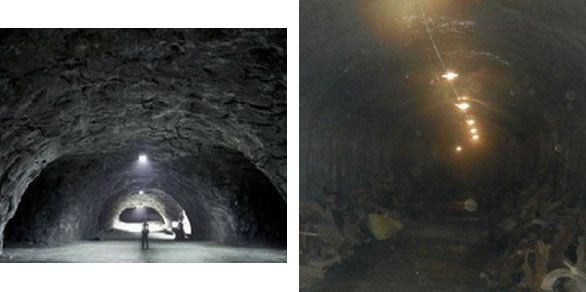

Рабочая зона экскаватора Huatai

Преимущества
1. Использование экскаватора намного производительнее и экономичнее, чем ручной труд навальщиков.
2. Защитная крыша защищает оператора от осколков породы и элементов соседней техники.
3. По сравнению с традиционными дизельными экскаваторами, гидравлическая система машин данной серии обеспечивает низкий уровень шума и загрязнений, что очень полезно при подземных работах.
4. Компактная конструкция облегчает транспортировку экскаватора в вертикальных выработках.
5. Данный экскаватор – идеальный выбор для работы в узких туннелях.
6. Клапаны управления обеспечивают стабильное и несложное управление работой.
