Установки для проходки вертикальных стволов серии SJZ (XFJD)
Стволопроходческие буровые установки, буровые каретки, буровое оборудование, буровые установки для строительства шахтных стволов, стволопроходческие комплексы

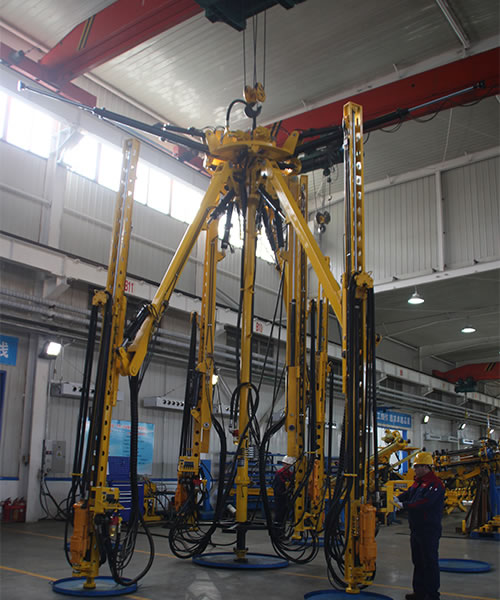

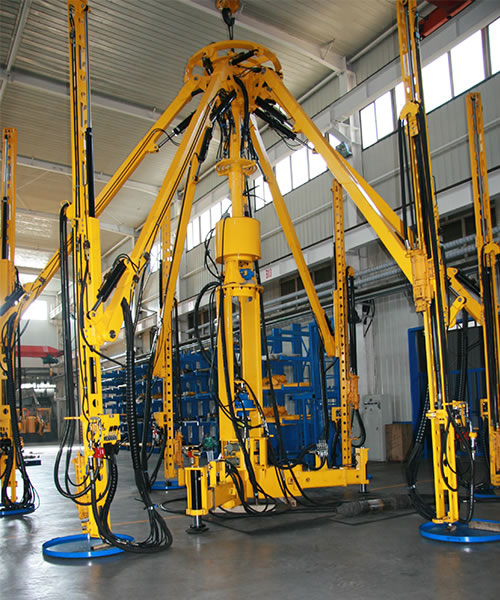

Данная линейка установок для проходки вертикальных стволов разработана специально для подземных работ по вертикальному бурению. Пневматические и гидравлические приводы обеспечивают полную механизацию действий установки. Стволопроходческая буровая установка предназначена для проходки вертикальных стволов различного диаметра, сочетая гибкость и стабильность работы.
Отличительные особенности вертикальных стволопроходческих комплексов

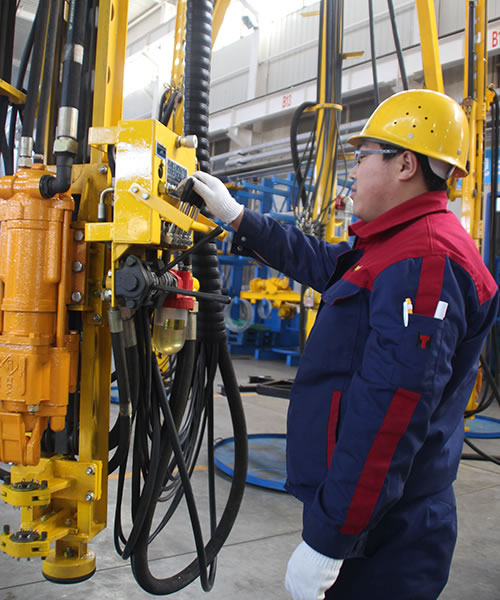

1. Высокопроизводительный пневматический перфоратор с длинным и мощным ходом.
2. Механизм параллельного перемещения бурового снаряда повышает точность и эффективность бурения.
3. Производительность нашей горной техники также обеспечивается существенным снижением потребности в дополнительных работах.
4. Установки для проходки вертикальных стволов производства Huatai на 10% производительнее, по сравнению с аналогичным буровым оборудованием.
Технические параметры Стволопроходческих комплексов
| Технические параметры | XFJD6.7 | XFJD6.9 | XFJD6.10 | XFJD6.11 | XFJD8.12 |
| Диаметр вертикального вала (м) | 6-8 | 8-9 | 8-10 | 9-11 | 10-12 |
| Размер в сложенном состоянии (м) | Ø1.9X7.2 | Ø1.9X8 | Ø1.9X8 | Ø1.9X8 | Ø2.25X8.1 |
| Число стрел | 6 | 6 | 6 | 6 | 8 |
| Расстояние поддержки | Производится в соответствии с техническим соглашением | ||||
| Угол поворота стрелы | 120° | 120 ° | 120° | 120 ° | 96 ° |
| Средство поворота | Гидроцилиндр | Гидроцилиндр | Гидроцилиндр | Гидроцилиндр | Гидроцилиндр |
| Размеры бурения (м) | Ø1.65-8.2 | Ø1.65-9.5 | Ø1.65-10.5 | Ø1.7-11.5 | Ø1.7-11.5 |
| Ø1.7-13.5 | |||||
| Число и модель перфораторов | 6/YGZ70 | 6/YGZ70 | 6/YGZ70 | 6/YGZ70 | 8/YGZ70 |
| Источник энергии | Пневмомотор / маслянный насос | Пневмомотор / маслянный насос | Пневмомотор / маслянный насос | Пневмомотор / маслянный насос | Пневмомотор / маслянный насос |
| Мощность насоса (кВт) | 5.8 | 5.8 | 5.8 | 5.8 | 8.8 |
| Рабочее давление (МПа) | 10-14 | 12-14 | 12-14 | 12-14 | 12-14 |
| Ход подачи (м) | 4.3 | 5.3 | 5.3 | 5.3 | 5.3 |
| Давление воздуха (МПа) | 0.5-0.7 | 0.5-0.7 | 0.5-0.7 | 0.5-0.7 | 0.5-0.7 |
| Расход воздуха (м³/мин) | 68 | 68 | 68 | 68 | 100 |
| Длина штанги (м) | 4.7 | 5.7 | 5.7 | 5.7 | 5.7 |
| Диаметр бурового снаряда (мм) | Ø38-55 | Ø38-55 | Ø38-55 | Ø38-55 | Ø38-55 |
| Общий вес (кг) | 7800 | 8200 | 8700 | 9000 | 12000 |
| Давление воды (МПа) | 0.3-0.5 | 0.3-0.5 | 0.3-0.5 | 0.3-0.5 | 0.3-0.5 |
| Хвостовик (мм) | Hex drill rod 25x159 | ||||
| Внутренний диаметр воздуховода | Ø102mm | ||||
| Внутренний диаметр водяного трубопровода | Ø32mm | ||||
