Подземное буровое оборудование

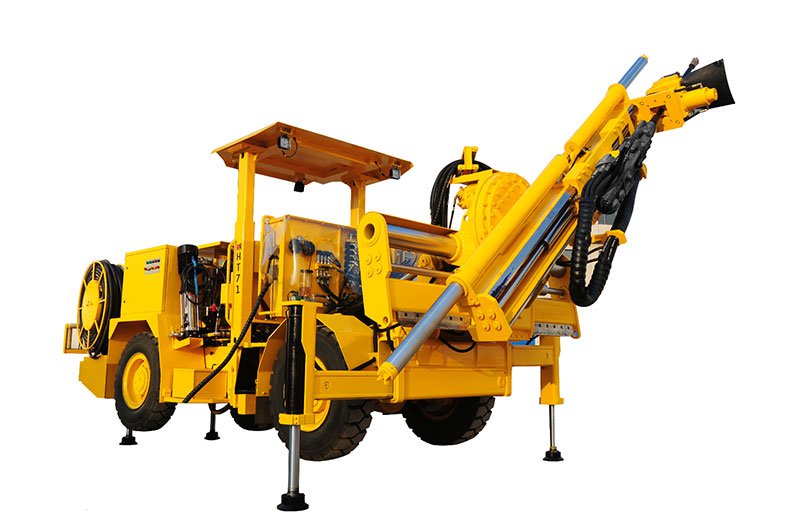

Гидравлическая буровая установка, CYTC76 (для горных работ)
Гидравлическая буровая установка HT71 отличается компактной конструкцией и используется для эксплуатации на малых и средних шахтах. Благодаря гибкой конструкции данная установка может использоваться для бурения горизонтальных и веерообразных скважин на вертикальной и наклонной плоскости в подземных шахтах или туннелях.
та подземная буровая установка с высокой степенью автоматизации оснащена автоматической заменой штанг. Установки с таким типом конструкции подходят для бурения штреков и туннелей с сечением более 3,5м×3,5м.
Подземная буровая машина оснащена рабочей платформой для легкого перемещения стрелы в горизонтальном направлении, высокоточной системой индикации угла бурения, дистанционно управляемой операционной платформой и высокопроизводительным проходным снарядом, что обеспечивает эффективное, безопасное и быстрое выполнение буровых работ. Кроме того, установка поставляется с установленной системой удаленного доступа, что позволяет выполнять операции удаленно. Это значительно повышает эффективность добычи полезных ископаемых.
- Дрифтер
- Функция защиты от помех
- Стрела с большим углом наклона/подъема
- Шасси с 4-цилиндровым дизельным двигателем
- Система контроля
- Подача
| Габаритные размеры (Д×Ш×В) | 7900×2400×2300 (3000) мм |
| Дрифтер | РК2200, ХК95, 22У, 18У |
| Мощность (водитель) | 21 кВт / 24 кВт / 22 кВт / 18 кВт |
| Общая длина (подача) | 3160 / 3456 мм |
| Длина буровой штанги | 1220/1520 мм |
| Глубина отверстия | 33/41 м |
| Сила подачи | 14 кН |
| Ширина захвата | 900мм |
| Стрела (угол подъема/наклона) | 65°/-45° |
| Горизонтальное отверстие | 1500 мм |
| Угол поворота направляющей | ±180° |
| Мощность главного двигателя | 75 кВт / 55 кВт |
| Номинальное напряжение | 380 В (по индивидуальному заказу) |
| Преодолеваемый подъем | 14° |
| Общий вес | 14,5 т |
| Длинна кабеля | 70 м |
- Снижение затрат на буровой инструмент: Гидравлическая буровая установка оснащена высокопроизводительным буровым снарядом. Двойной демпферный механизм обеспечивает повышенную эффективность передачи энергии удара. Это обеспечивает высокую производительность бурения. В сочетании с функцией защиты от заклинивания срок службы буровых инструментов, таких как долота и штанги, значительно продлевается.
- Улучшение условий труда: вода используется для промывки скважин во время бурения горных пород, что сводит к минимуму образование пыли. Это обеспечивает комфортную и безопасную рабочую среду.
- Высокая безопасность: кабина оператора, сертифицированная по стандарту FOPS, изолирует оператора от шума, пыли и вибрации, что обеспечивает его надежную защиту. Это гарантирует точное и быстрое выполнение буровых работ безопасным образом.
- Экономичный выбор: наши буровые установки для подземных работ оснащены высококачественными принадлежностями для колонкового бурения, что гарантирует стабильную работу и высокую производительность.

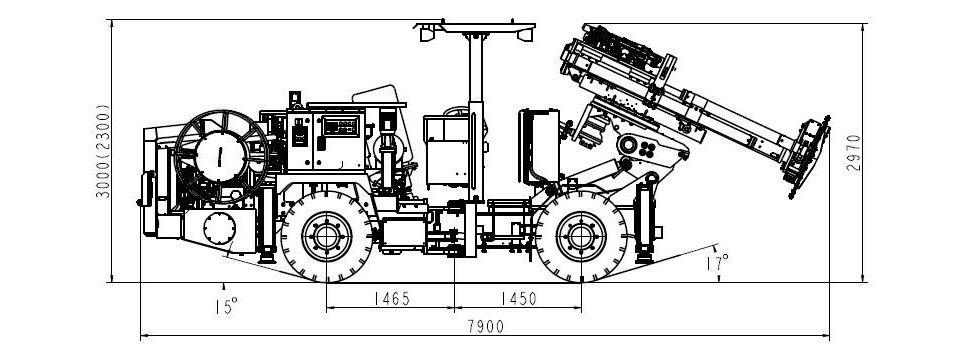

Внешние габариты буровой установки — вид сбоку

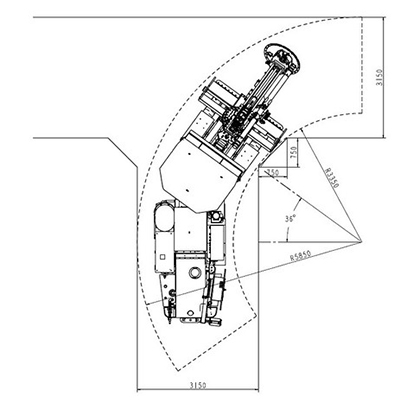

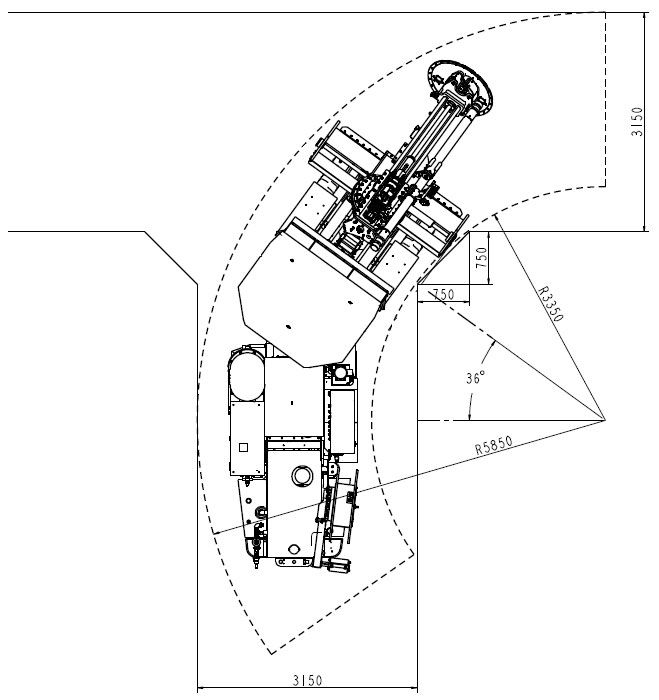

Радиус поворота

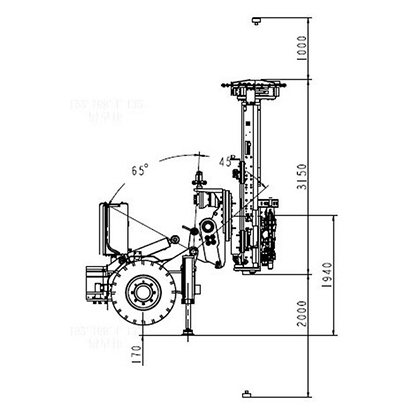

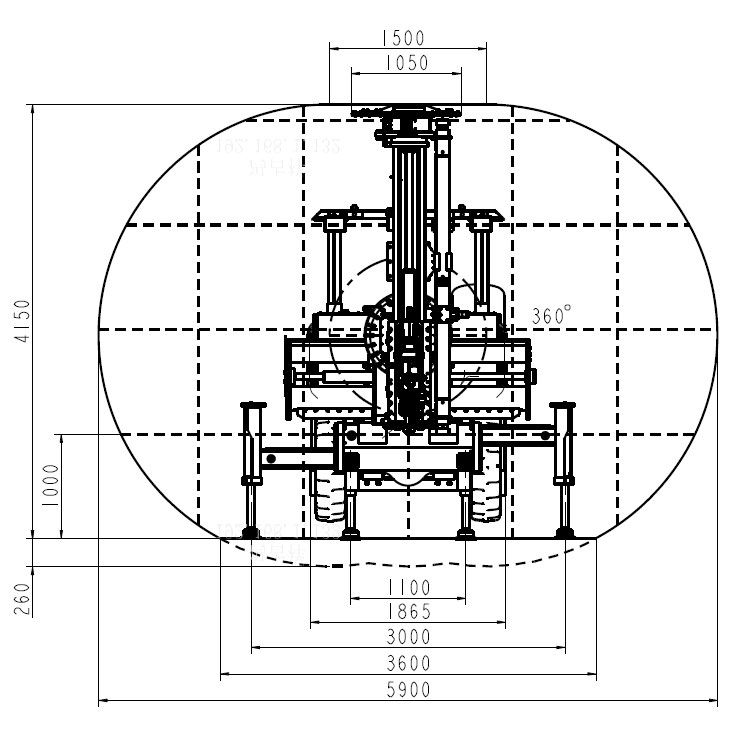

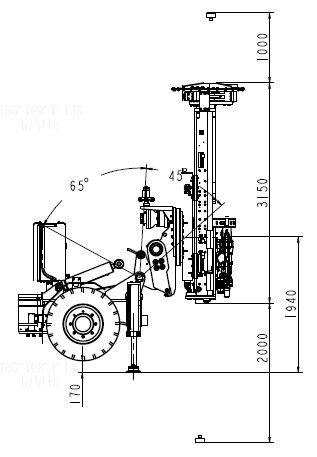

Поперечное сечение

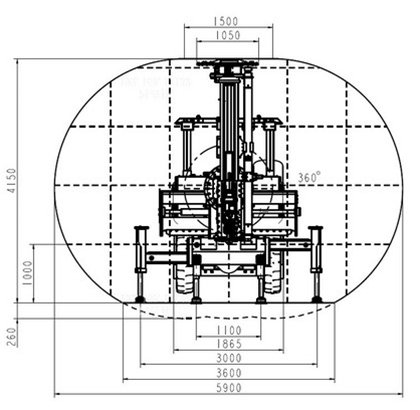

Поперечное сечение
